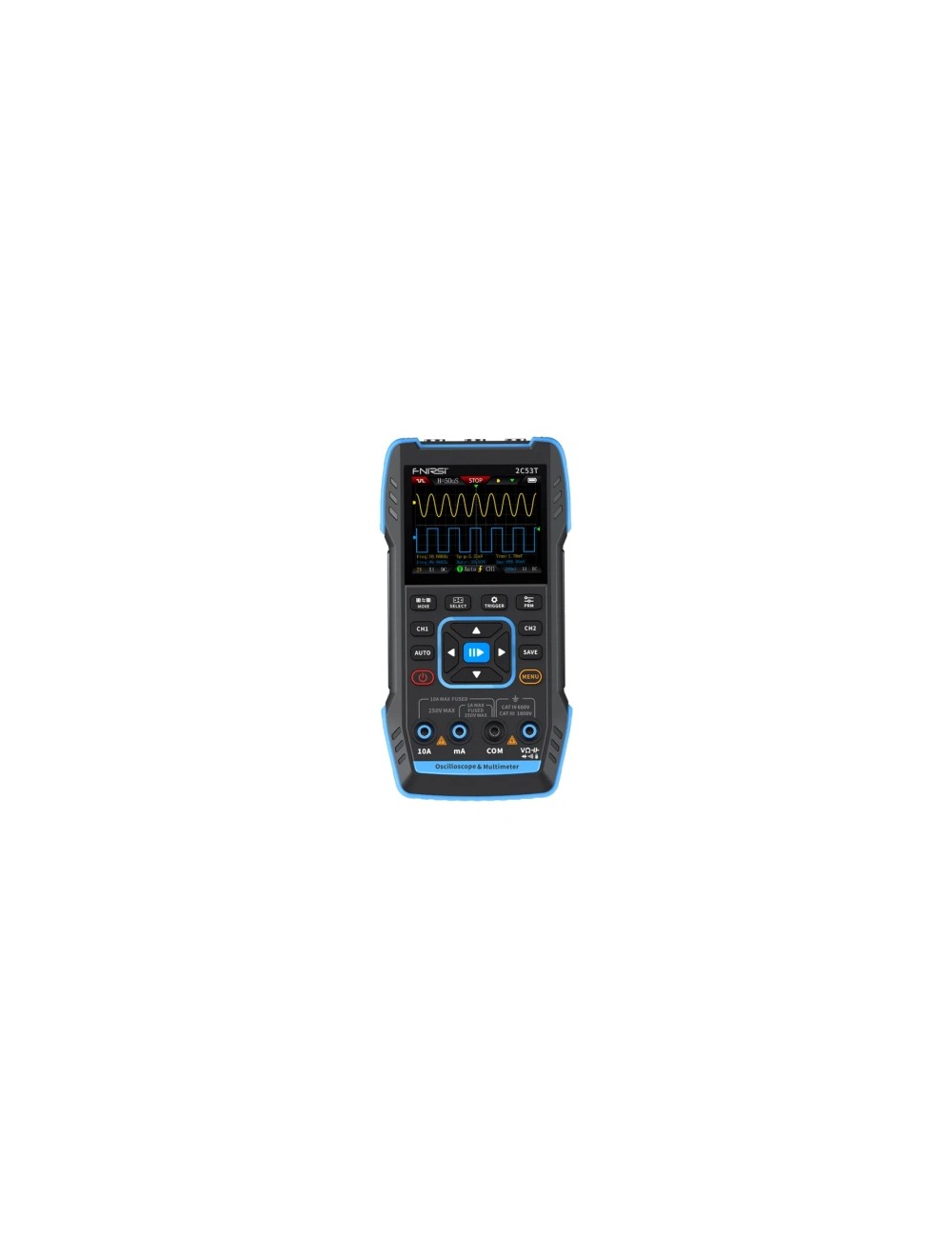

FNIRSI 2C53T 3-σε-1 φορητός παλμογράφος-πολυμετρητής-γεννήτρια σημάτων

FNIRSI 2C53T 3-σε-1 φορητός παλμογράφος-πολυμετρητής-γεννήτρια σημάτων

Το FNIRSI 2C53T συνδυάζει τις λειτουργίες ενός παλμογράφου 2×50 MHz/250 MSa/s με έναν 8-bit ADC και ένα buffer μνήμης 16 kpoint ανά κανάλι (pre-/post-trigger), ένα πολύμετρο έως 19999 και έναν γεννήτρια σημάτων 50 kHz. Η αντίσταση εισόδου είναι 1 MΩ ∥ 15 pF με εναλλαγή AC/DC/GND. Ένα ανθεκτικό περίβλημα ABS με επικάλυψη σιλικόνης, οθόνη 2,8 ιντσών 320×240 px και μπαταρία 3000 mAh (έως 4 ώρες λειτουργίας) εγγυώνται κινητικότητα και συνεχείς μετρήσεις ακόμη και σε δύσκολες συνθήκες. Η συσκευή είναι πιστοποιημένη κατά CAT II 300 V, με διπλές κεραμικές ασφάλειες και κύκλωμα προστασίας από υπέρταση. Με την καταγραφή κυματομορφών και τις ενημερώσεις υλικολογισμικού, έχετε πάντα τον έλεγχο των αποτελεσμάτων σας και πρόσβαση στις πιο πρόσφατες λειτουργίες.

Έγχρωμη οθόνη και πολύμετρο

Η οθόνη 2,8 ιντσών με ανάλυση 320×240 px παρουσιάζει κυματομορφές σε πλήρες χρώμα με λειτουργία «ατελείωτης μετάλαμψης» (διατηρώντας το ίχνος του σήματος στην οθόνη ακόμα και μετά την εξαφάνισή του), διατηρώντας το ίχνος του κύματος στην οθόνη. Οι λειτουργίες Y–T, Rolling και X–Y (οι λεγόμενες μορφές Lissajous για την ανάλυση των διαφορών φάσης μεταξύ των σημάτων) διευκολύνουν την παρατήρηση των σχέσεων φάσης, ενώ η υψηλή φωτεινότητα εξασφαλίζει αναγνωσιμότητα σε όλες τις συνθήκες. Το ενσωματωμένο πολύμετρο με ανάλυση έως 19999 σας επιτρέπει να μετράτε DC/AC, χαμηλά και υψηλά ρεύματα, αντίσταση, χωρητικότητα, διόδους, θερμοκρασία και συνέχεια (βουζέρ). Οι έξυπνες προστασίες προστατεύουν τον χρήστη και τον εξοπλισμό από υπερφόρτωση.

Προηγμένη αρχιτεκτονική υλικού

Ο επαγγελματικός συνδυασμός ARM + FPGA + ADC υψηλής απόδοσης, που χρησιμοποιείται σε επιτραπέζιους παλμογράφους, εξασφαλίζει γρήγορη ενεργοποίηση και ακριβή αναπαραγωγή σήματος. Το σύστημα ενεργοποίησης προσφέρει λειτουργίες Edge (αύξηση/μείωση), Pulse Width, Video και Slope με έως 50% προ-ενεργοποίηση και 50% μετα-ενεργοποίηση, έτσι ώστε ακόμη και οι μικρότερες ανωμαλίες να καταγράφονται χωρίς απώλεια λεπτομερειών.

Γεννήτρια σήματος

Ο ενσωματωμένος γεννήτριας συναρτήσεων προσφέρει τάση έως ±400 V και συχνότητα έως 50 kHz, καθώς και 13 κυματομορφές (ημιτονοειδής, τετραγωνική, τριγωνική, πριονωτή, ράμπα, παλμός, θόρυβος κ.λπ.) με ρυθμιζόμενη μετατόπιση (μετατόπιση σήματος σε σχέση με το μηδέν) και πλάτος σε βήματα 10 mV/div, επιτρέποντάς σας να δοκιμάζετε φίλτρα, ενισχυτές και αναλογικά κυκλώματα χωρίς πρόσθετο εξοπλισμό.

Αυτόματη ρύθμιση μέτρησης

Η λειτουργία AUTO ρυθμίζει το εύρος και την ενεργοποίηση με ένα μόνο κουμπί, επιτρέποντας την άμεση προβολή της κυματομορφής χωρίς χρονοβόρα διαμόρφωση. Η υποστήριξη για επιπλέον λειτουργίες Single και Normal απλοποιεί την εργασία με γρήγορες μετρήσεις πεδίου. Αρκεί ένα κλικ για να αποθηκεύσετε ένα στιγμιότυπο οθόνης της κυματομορφής στη μνήμη του παλμογράφου ή απευθείας σε έναν υπολογιστή μέσω USB. Αυτό διευκολύνει την αρχειοθέτηση των αποτελεσμάτων και την περαιτέρω ανάλυση σε οποιοδήποτε περιβάλλον.

Απομονωμένα κανάλια μέτρησης

Δύο εντελώς ανεξάρτητες είσοδοι, CH1 και CH2, με εύρος ζώνης 50 MHz εξαλείφουν τις αμοιβαίες παρεμβολές, αυξάνοντας την ακρίβεια της μέτρησης. Η δειγματοληψία στα 250 MSa/s αναπαράγει παλμούς PWM και κυματισμούς τροφοδοσίας με μέγιστη πιστότητα.

Ανθεκτική κατασκευή

Το περίβλημα από ABS (ακρυλονιτρίλιο βουταδιένιο στυρόλιο – πλαστικό υψηλής αντοχής) με επίστρωση σιλικόνης παρέχει αντοχή σε πτώσεις και κραδασμούς, ενώ οι επιχρυσωμένες διαδρομές PCB (τυπωμένο κύκλωμα) είναι ανθεκτικές στη διάβρωση. Η μπαταρία 3000 mAh εγγυάται έως και 3 ώρες λειτουργίας. Η αναδιπλούμενη βάση στήριξης σας επιτρέπει να τοποθετήσετε τη συσκευή σε οποιαδήποτε γωνία, ενώ τα εργονομικά κουμπιά και η θύρα USB-C εξασφαλίζουν άνετη λειτουργία και φόρτιση.

Περιλαμβάνονται:

• Φορητός παλμογράφος FNIRSI 2C53T 3-σε-1
• 10× αισθητήρες μέτρησης (1 τεμ.)
• Αισθητήρας με κροκοδειλάκια
• Καλώδια πολύμετρου
• Καλώδιο φόρτισης
• Τσάντα μεταφοράς
• Εγχειρίδιο χρήστη
